Materiale: Acciaio
Trattamento: Brunitura

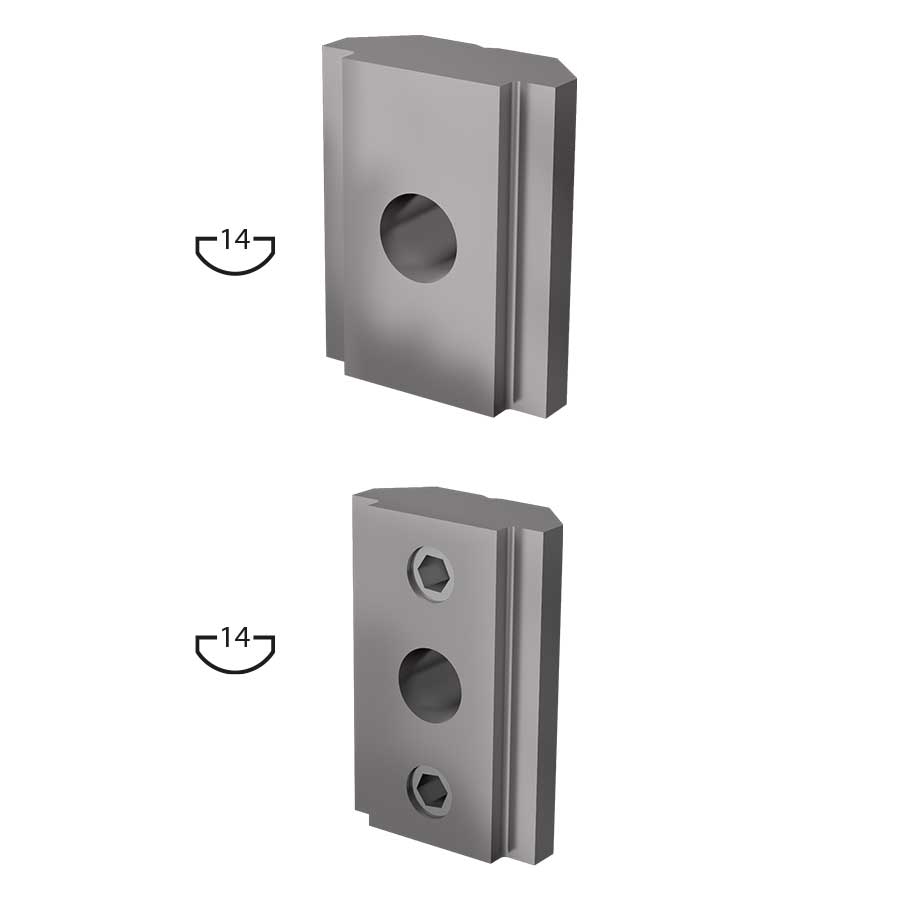

Immagine del prodotto
Disegno tecnico
Dati tecnici
| COD. | A | B | C | C1 | D | D1 | E | I | Note |
| G8030-M5 | 25 | 20 | 10 | 2,5 | M5 | 13,5 | -- | -- | per il profilo P-8030 |
| G8030-M6 | 25 | 20 | 10 | 2,5 | M6 | 13,5 | -- | -- | |
| G8030-M8 | 25 | 20 | 10 | 2,5 | M8 | 13,5 | -- | -- | |
| G8030-M10 | 25 | 20 | 10 | 2,5 | M10 | 13,5 | -- | -- | |
| G8030-M8-30 | 30 | 20 | 10 | 2,5 | M8 | 13,5 | M6 | 20 |
Esempio di applicazione
